Автоматическая поточная линия QFT10-15

Полностью автоматическая поточная линия модели QFT 10-15 для производства тротуарной плитки, бордюров (дорожного и тротуарного), блоков бетонных и блоков полистиролбетона методом вибропрессования.

Производительность :
130 000 м³ в год при 2-х сменной работе на блоке 390*190*190 ( 10 штук на паллете)
25 миллионов штук при 2-х сменной работе на кирпиче 240*115*90 (28 штук на паллете )
48 миллионов штук при 2-х сменной работе на кирпиче 240*115*53 (52 штуки на паллете )
31 миллион штук при 2-х сменной работе на тротуарной плитке 200*100*60 (36 штук на паллете )
Линия способна обеспечить изготовление изделий заказчика (при обеспечении соответствующими формами) :
-плитка тротуарная(210x105x60);
-плитка тротуарная (210x105x80);
-бордюр дорожный (1000x300x150);
-бордюр тротуарный(1000x200x80);
-блок бетонный пустотелый (490х300х190);
-блок полистиролбетонный (490x300x190).

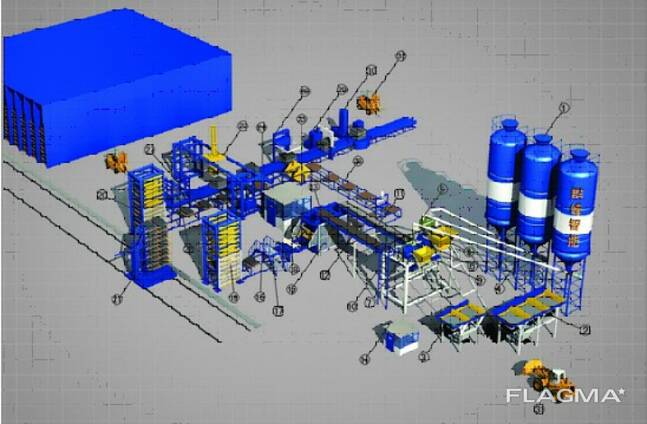

Состав линии:
1. Шнековый конвейер ( для подачи цемента из силоса в дозатор цемента ) :
2. Дозатор цемента и воды модели Z³500 и Z³200
3. Группировальная машина модели PLI200-III (для основного материала) с системой взвешивания и ленточным конвейером :
4. Миксер модели JS 750B (для основного материала с системой загрузки):
5. Миксер модели JQM 500 (для лицевого материала с системой загрузки):
6. Транзитный бункер материала в смеситель ( для основного материала):
7. Транзитный бункер материала с пигментом в смеситель ( для лицевого материала):
8. Платформа смесителей JS 750B и JQM 500
9. Ленточный конвейер
10. Ленточный конвейер
11. Транзитный конвейер
12. Вибропресс с гидросистемой модели QFT 10-15 :
13. Прессформа
14. Платформа смены форм
15. Автоматическая питающая система цвета
15. Автоматическая питающая система цвета
16. Конвейер сырых блоков модели LS 1100
17. Переходной мостик
18. Механизм чистки блоков модели SZ 1100
19. Элеватор подъемник модели SBJ 10-20
20. Элеватор снижатель модели JBT 10-20
21. Программно управляемая тележка– этажерка модели ZMC 10-20
22. Конвейер пропаренных блоков модели GP 1100
23. Кубер программируемый модели QFT10.26.01
24. Механизм чистки паллет модели GS 1100
25. Механизм переворота паллет модели FB 1100
26. Горизонтальный конвейер паллет модели HSB 950
27. Механизм смазки паллет модели TY 950
28. Питатель паллет модели SB 1100
29. Питатель транспортных поддонов модели QFT 10.26.03
30. Центральная система управления линией QFT 10-15
31. Система электронного управления линией QFT 10-15 в составе :
31.1. Автоматическая система управления группированием и смешиванием основного и лицевого материалов с автоматическим контролем влажности.
31.2. Автоматическая система управления вибропрессом.
31.3. Автоматическая система управления тележкой – этажеркой.
31.4. Автоматическая система управления конвейерами и элеваторами.
31.5. Автоматическая система управления кубером.
Система управления линией должна предусматривать 3 выхода для управления внешним оборудованием (релейная или токовая петля) с возможностью программного доступа оператора для их включения – выключения по заданному циклу.
32. Паллета стальная
